Cables de fibra óptica de modo único soplados por aire de 12 núcleos
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | Sumitomo |
| Certificación: | ROHS, CE, |
| Número de modelo: | GCYFY-12F |
Pago y Envío Términos:
| Cantidad de orden mínima: | 2 |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | tambor de cable |
| Tiempo de entrega: | 8 días |
| Condiciones de pago: | L/C, T/T, Western Union |
| Capacidad de la fuente: | 5000 kilómetros por semana |
|
Información detallada |
|||
| Tipo de cable: | Redondo/cinta | Nombre Diámetro: | 4.8 mm |
|---|---|---|---|
| Tipo de fibra: | Tipo de modo único ITU-T G.652- ¿ Qué? | Marcado de la envolvente del cable: | Impresión neutral de JFOPT o modificado para requisitos particulares |
| Curva del cable: | 20 por el cable Dia. | Actúe la temperatura: | -10 °C +70 °C |
| Temperatura de almacenamiento: | -40°C~+85°C | ||
| Resaltar: | 12 núcleos Cable de fibra óptica,cable de fibra óptica del solo modo,Cables de fibra óptica de microducto |
||
Descripción de producto
1- ¿ Por qué no?
1.1 La especificación cubre la construcción y las propiedades de los cables de fibra óptica.
1.2Está diseñado para ser instalado rápidamente soplando en micro-ductos.
1.3 La fibra óptica utilizada en el cable también cumple lo dispuesto en la recta G de la UIT-T.652- ¿ Qué es?
1.4 El cable cumple generalmente las últimas recomendaciones pertinentes de la UIT-T o mejor.
1.5 La fibra de modo único funcionará en 1310 nm y 1550 nm.
1.6 El cable podría funcionar durante 25 años sin ningún deterioro significativo.
2Fibra óptica en el cable
2.1 Construcción
| Fibras | El tipo | Tipo de modo único ITU-T G.652- ¿ Qué? |
| El material | Silicio fundido geodado | |
|
Diámetro del campo de modo
|
1310 nm | 9.2 ± 0,4 μm |
| 1550 nm | 10.4 ± 0,8 μm | |
| Error de concentricidad del núcleo | ≤ 0,6 μm | |
| Diámetro del revestimiento | 125 ± 1 μm | |
| Revestimiento no circular | ≤ 1,0% | |
| Revestimiento | El material | Acrilato curable por rayos UV |
| Diámetro | 250 ± 15 μm (de color) | |
| Prueba de resistencia a las fibras | 0.69 GPa (1,0%, 100kpsi) de acuerdo con el ensayo de resistencia a la fibra óptica de la IEC 60793-1-B1 | |
2.2 Características ópticas
| Atenuación | 1310 nm | Se aplican las siguientes medidas: | |
| 1550 nm | Se aplican las siguientes medidas: | ||
| longitud de onda de dispersión cero | 1300 ~ 1324 nm | ||
| Pendiente de dispersión cero | Se aplican las siguientes medidas:2/km) | ||
| longitud de onda de corte del cable (λcc) | ≤ 1260 nm | ||
|
Dispersión del modo de polarización (PMD) y PMD- ¿ Qué? (M=20,Q=0,01%) |
Se aplican las siguientes medidas:1/2 | ||
|
Atenuación de la macrobenda 10 vueltas, radio 30 mm. |
1550 nm | ≤ 0,1 dB | |
| 1625 nm | ≤ 0,1 dB | ||
3.Cables ópticos
3.1 Construcción

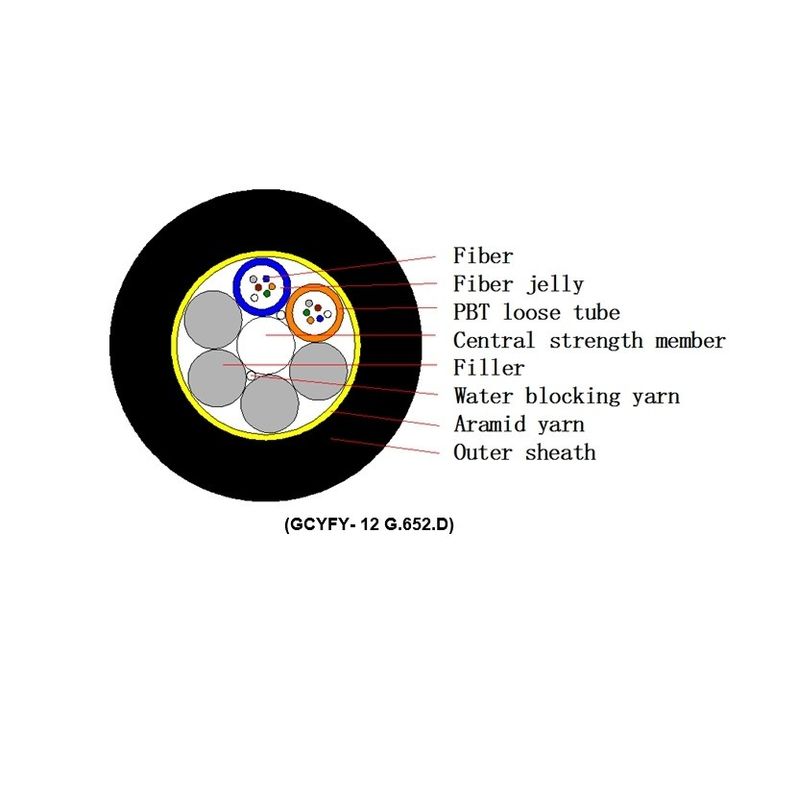

| Tipo de cable | GCYFY | |
| Fibras | Construcción | Consulta 3.1 |
| Miembro de la fuerza central | El material | FRP o FRP con recubrimiento en PE |
| El tubo | El material | PBT |
| Material compuesto de llenado | Jelly de fibra | |
| El relleno | El material | El PE |
| Miembro que bloquea el agua | El material | Los demás tejidos de poliéster |
|
AdiciónMiembro de la fuerza (Si es necesario) |
El material | Los demás: |
| Cubierta exterior | El material | Polietileno de alta densidad de color negro (con protección contra la radiación UV) |
| El grosor | No. 0,4 mm | |
3.1.1 Encallamiento del tubo tampón, tamaño y peso del cable
|
Fibras Cuenta |
Número de fibras por tubo |
Número de tubo / relleno |
Nombre Diámetro (mm) |
A. Nopeso pprox (kg/km) |
| 6 | 6 | ¿Qué es esto? | 4.8 | 20 |
| 12 | 6 | 2/4 | 4.8 | 20 |
| 24 | 6 | ¿Qué es esto? 4/2 | 4.8 | 20 |
| 36 | 6 | 6/0 | 4.8 | 20 |
| 48 | 8 | 6/0 | 5.1 | 20 |
| 60 | 12 | ¿Qué es la verdad? | 5.7 | 30 |
| 72 | 12 | 6/0 | 5.7 | 30 |
| 84 | 12 | 7/0 | 6.1 | 35 |
| 96 | 12 | ¿Qué es esto? | 6.5 | 40 |
| 144 | 12 | ¿Qué es el amor? | 8.1 | 55 |
3.2 Identificación
Código de colores para fibra y tubo
| - No, no es así. | 1 | 2 | 3 | 4 | 5 | 6 |
| El color | El azul | Naranja | El verde | Marrón | Artablanca | Blanco |
| - No, no es así. | 7 | 8 | 9 | 10 | 11 | 12 |
| El color | El rojo | Negro | Amarillo | Violeta | Es una rosa. | Agua |
4Características del cable de fibra óptica
| Punto de trabajo | Condición de ensayo | Especificaciónen 1550 nm |
|
Las demás: Fuerza |
Se aplicará la norma IEC 60794-1-2-E1 Carga: 0,5 G ((G: peso del cable de 1 km) Tiempo: 10 minutos |
Cambio de atenuación ≤ 0,1 dB No hay daños en la fibra y la vaina |
|
Repetido Envasado |
Se aplican los siguientes requisitos: Radius de curvatura: 20 por ciento de la diámetro del cable. Carga: 25N Número de ciclo: 25 |
Cambio de atenuación ≤ 0,1 dB No hay daños en la fibra y la vaina |
| Escriminar |
Se aplican los siguientes requisitos: Carga máxima: 450 N/100 mm Tiempo: 1 minuto |
Cambio de atenuación ≤ 0,1 dB No hay daños en la fibra y la vaina |
| El giro |
Se aplican las siguientes condiciones: Duración: 1 m Carga: 40 N Ángulo: ± 180° Número de ciclo: 5 |
Cambio de atenuación ≤ 0,1 dB No hay daños en la fibra y la vaina |
| Curva del cable |
Se aplican los siguientes requisitos: Radius del mandrágora: 20′ Dia del cable. Vueltas: 10 Número de ciclo: 5 |
Cambio de atenuación de 0,1 dB No hay defectos en la fibra y la envolvente |
| Prueba por goteo |
Se aplicarán los siguientes requisitos: Duración de la muestra: 30 cm Temperatura: 70°C Duración: 24 horas |
Sin goteo del compuesto de llenado |
|
Temperatura Ciclismo |
Se aplicará la norma IEC 60794-1-2-F1. Temperatura: -10 °C +70 °C Número de ciclo: 2 Duración: 12 horas por paso |
Cambio de atenuación ≤ 0,15 dB/km No hay daños en la fibra y la vaina |
| Penetración del agua |
Se aplicará la norma IEC 60794-1-2-F5B. Duración: 24 horas Duración de la muestra: 3M Altura del agua: 1M |
No hay fugas de agua |
5. Marcado de la envolvente del cable
La longitud y el marcado de identificación se imprimirán en blanco en la vaina a cada intervalo de un metro, con una precisión del marcado de longitud de ± 1,0%.El contenido del marcado de la envolvente será el siguiente::
- xxx: Nombre del fabricante
- GCYFY: Tipo de cable
- ** F: Número de fibras
- G.652D: Tipo de fibra
- 20**: Año de fabricación
- ****M: Marcado de longitud
※ El marcado de la vaina puede cambiarse según los requisitos del cliente.
6Envasado y envío
6.1 Cable de tambor y longitud del tambor.
El tambor del cable será de madera y el diámetro del cañón no será inferior a 25 veces el diámetro exterior del cable.
longitud del tambor estándar: 4000 m/tambor (o según las necesidades del cliente)
7.2 La dirección de rotación del esquema de colores se indica mediante la colocación de los extremos en el sentido de las agujas del reloj y en el sentido contrario con cinta adhesiva roja y verde, respectivamente.
