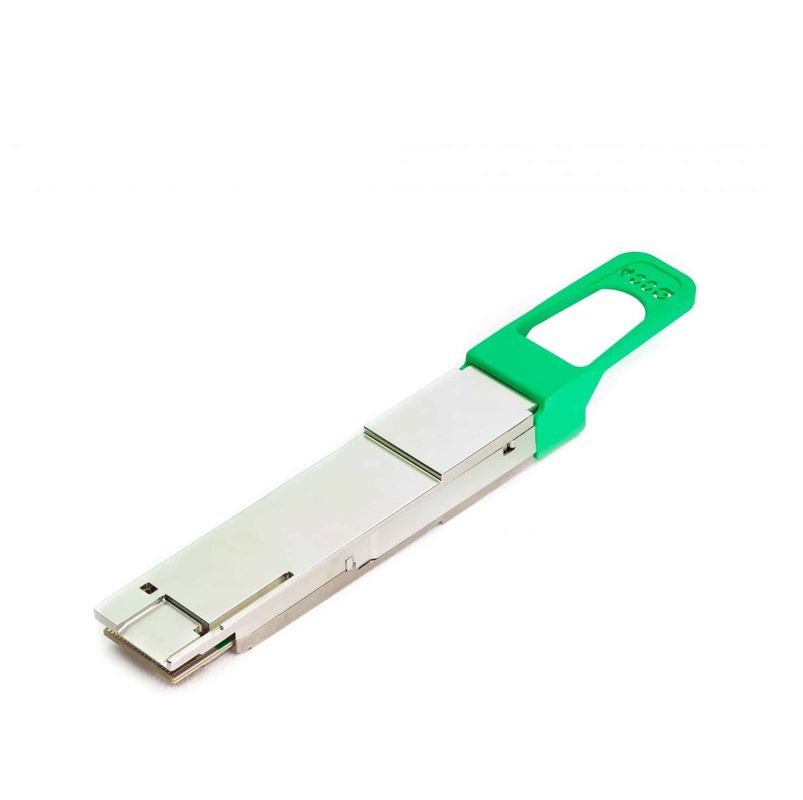

400G QSFP112 FR4 con doble CDR para aplicaciones Ethernet de 400 Gbps a través de un MPO-12
Datos del producto:
| Place of Origin: | China |
| Nombre de la marca: | Color Optic |
| Certificación: | ROHS, CE, FCC |
| Número de modelo: | El contenido de CO-QDD13F4C |
Pago y Envío Términos:
| Cantidad de orden mínima: | 2 |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | En cartón |
| Tiempo de entrega: | 5 a 8 días |
| Condiciones de pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Capacidad de la fuente: | 1000 piezas por mes |
|
Información detallada |
|||
| Tasa de datos: | 400 gramos | Factor de forma: | QSFP-DD |
|---|---|---|---|
| Nombre del producto: | Se trata de un sistema de control de velocidad. | Modulación: | PAM4 |
| Tipo del transmisor: | VCSEL | longitud de onda: | 1310 nm |
| Aplicación: | Red Ethernet | Tipo de conector: | MPO-12 |
| Resaltar: | Aplicaciones Ethernet 400G QSFP112 FR4,Se trata de una serie de sistemas que se utilizan para la fabricación de equipos de circuito. |
||
Descripción de producto
Descripción del producto:
El CO-QDD13F4C es un transceptor de factor de forma QSFP-DD para aplicaciones Ethernet de 400Gbps. Está destinado para su uso en interconexiones de centros de datos entre switches, routers, equipos de almacenamiento, etc.para distancias ópticas de hasta 2 km a través de un cable de fibra de cinta SingleMode (SM).
La interfaz eléctrica consta de ocho señales 53.125G (400GAUI-8) que se convierten en ocho canales/carrilos modulados por PAM4 para transportar la señal Ethernet.El transceptor también se puede configurar en modo 4x100GAUI-2 para permitir configuraciones de ruptura de 400G a 4x 100GLas funciones de diagnóstico digital están disponibles a través de una interfaz I2C, según lo especificado por la QSFP-DD MSA. La interfaz óptica del transceptor es un conector MPO12.
La corrección de errores de retorno (FEC) debe ser implementada por el host para garantizar un funcionamiento fiable del sistema. El tipo de FEC debe ser el definido en IEEE802.3bj, es decir, Reed Solomon RS ((544,514).Los parámetros ópticos proporcionarán una relación de error de bits (BER) de 2.4 x 10 y 4.
El transceptor se suministra en dos versiones, que cumplen con la especificación de interfaz de gestión común CMIS4.0.
Especificación
- QSFP-DD con conector APC MPO-12
- 4x PAM4 de las vías CWDM moduladas; 1271nm, 1291nm, 1311nm y 1331nm
- Cumple con la norma MSA 400GBase-FR4
- Compatible con la interfaz de gestión CMIS4.0
- Hasta 2 km de distancia, presupuesto de energía de 4 dB
- Consumo de energía inferior a 10 W
- Condiciones de funcionamiento a temperatura C (0°C a +70°C)
Parámetros técnicos:
| FACTOR de forma | Se aplicarán las siguientes medidas: |
|---|---|
| Conector / POLONÉSCO | PC LC-Duplex |
| Interfaz | Modo único |
| Tipo de producto | Frutas y verduras |
| Distancia | 2 kilómetros |
| Las condiciones de las emisiones de CO2 | 0 °C - 70 °C |
| Número de vías | 4x (Tx/Rx) |
| Ancho de banda | 425 Gbit/s |
| Bandwidth por carril | 106.25 Gbit/s |
| El sistema de control de la calidad de los productos incluidos en el anexo I del Reglamento (UE) n.o 528/2012 se utilizará para evaluar los resultados de las evaluaciones. | Sí, calibrado internamente |
|---|---|
| Consumo de energía | 10 W |
| El CDR | TX y RX |
| SGMII | - No, no lo sé. |
| FEC incorporado | - ¿ Qué? |
| Presupuesto del Poder (DB) | 4 dB |
| Transmisión MIN/MAX por carril | -3,2 dBm / 4,4 dBm |
| Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. | -7,2 dBm / 4,4 dBm (sobrecarga) |
| Duración de onda TX (típica) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
| Duración de onda RX (típica) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
|---|---|
| El láser | LEM |
| Tipo de receptor | Número de identificación |
| Modulación | PAM4 |
| Sanción por transmisión y dispersión | 3.4 dB |
| RATIO de extinción | 3.5 dB |
| Protocolos apoyados | 400G Ethernet |
Aplicaciones:
Embalaje y envío:
El módulo óptico SFP está cuidadosamente empaquetado y enviado para garantizar su entrega segura a nuestros clientes.
El módulo óptico SFP está embalado en una caja antiestática robusta para protegerlo de cualquier daño potencial durante el transporte.y especificaciones para una fácil identificación.
Dentro de la caja, el módulo óptico SFP está protegido por una capa de envoltura de burbujas o relleno de espuma para evitar cualquier movimiento o impacto durante el envío.
Ofrecemos varias opciones de envío para satisfacer las necesidades de nuestros clientes y garantizar la entrega oportuna del módulo óptico SFP.
El módulo óptico SFP se puede enviar por aire, mar o tierra dependiendo del destino y la urgencia del pedido.
Para los envíos internacionales, tenemos especial cuidado de cumplir con todas las regulaciones aduaneras para evitar retrasos o problemas.
Una vez que el módulo óptico SFP es enviado, proporcionamos a nuestros clientes un número de seguimiento para que puedan monitorear el progreso de su entrega.
Nuestro objetivo es proporcionar a nuestros clientes una experiencia de envío sin problemas y segura para su módulo óptico SFP.
