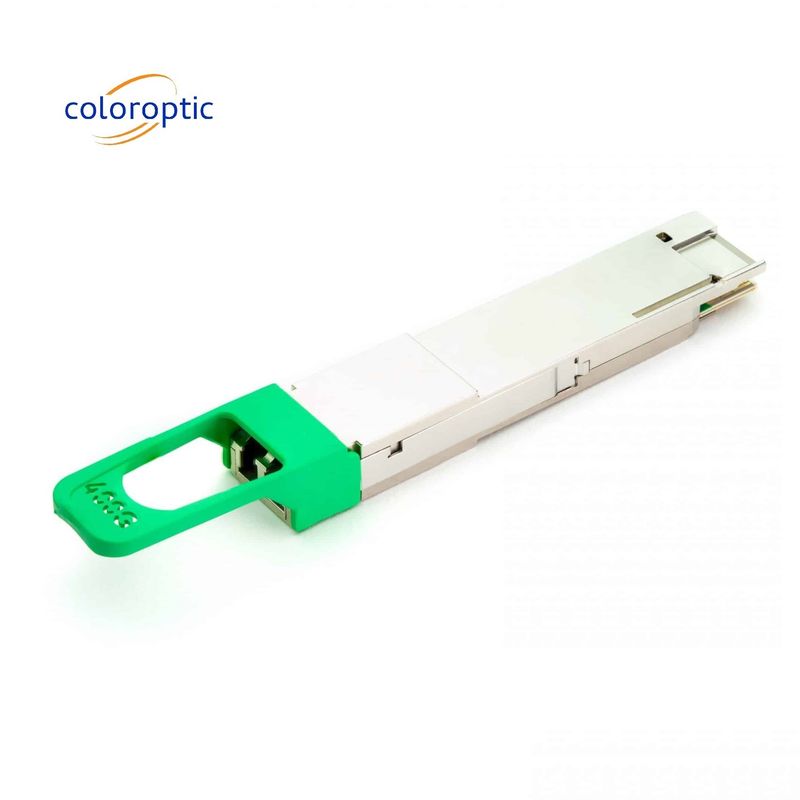

El módulo Innolight 400G QSFP-DD FR4 de modo único con doble CDR de consumo de energía de 10 W
Datos del producto:
| Place of Origin: | China |
| Nombre de la marca: | Color Optic |
| Certificación: | ROHS |
| Número de modelo: | El contenido de CO-QDD85F4C |
Pago y Envío Términos:
| Cantidad de orden mínima: | 2 |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Envases y envases de plástico |
| Tiempo de entrega: | 5 a 8 días |
| Condiciones de pago: | TT, LC, Western Union |
| Capacidad de la fuente: | 1000 piezas por mes |
|
Información detallada |
|||
| Rango de temperatura: | 0 ~ 75 °C | Modulación: | PAM4 |
|---|---|---|---|
| Factor de forma: | QSFP-DD | Aplicación: | Red Ethernet |
| Tasa de datos: | 400 gramos | Distancia: | LOS 2KM |
| DDM: | - ¿ Qué? | Tipo de fibra: | Modo único |
| Resaltar: | Se trata de una serie de sistemas de control de velocidad de alta velocidad.,El módulo FR4 de 400G QSFP-DD |
||
Descripción de producto
Descripción del producto:

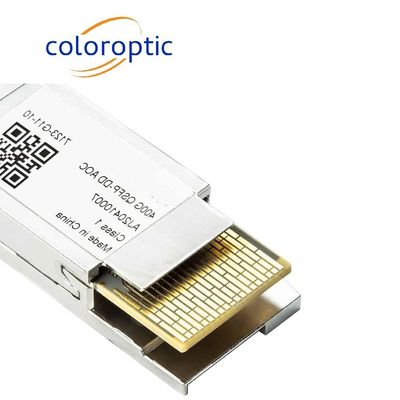

El CO-QDD85F4C es un transceptor de factor de forma QSFP-DD para aplicaciones Ethernet de 400Gbps. Está destinado para su uso en interconexión de centros de datos entre switches, routers, equipos de almacenamiento, etc.para distancias ópticas de hasta 2 km a través de un cable de fibra de cinta SingleMode (SM).
La interfaz eléctrica consta de ocho señales 53.125G (400GAUI-8) que se convierten en ocho canales/carrilos modulados por PAM4 para transportar la señal Ethernet.El transceptor también se puede configurar en modo 4x100GAUI-2 para permitir configuraciones de ruptura de 400G a 4x 100GLas funciones de diagnóstico digital están disponibles a través de una interfaz I2C, según lo especificado por la QSFP-DD MSA. La interfaz óptica del transceptor es un conector MPO12.
La corrección de errores de retorno (FEC) debe ser implementada por el host para garantizar un funcionamiento fiable del sistema. El tipo de FEC debe ser el definido en IEEE802.3bj, es decir, Reed Solomon RS ((544,514).Los parámetros ópticos proporcionarán una relación de error de bits (BER) de 2.4 x 10 y 4.
El transceptor se suministra en dos versiones, que cumplen con la especificación de interfaz de gestión común CMIS4.0.
Transceptor QSFP-DD universal
Use ColorOptic en combinación con la caja de codificación para configurar a casi cualquier proveedor
Para los enlaces Ethernet 400GBASE-FR4
Recuperación de datos de reloj integrado (CDR)
Señales moduladas PAM4
Las velocidades de datos admitidas: 425 Gbit/s
Hasta 2 km en modo único OS2
Conector LC-Duplex
| FACTOR de forma | Se aplican los siguientes requisitos: |
|---|---|
| Conector / POLONÉSCO | PC LC-Duplex |
| Interfaz | Modo único |
| Tipo de producto | Frutas y verduras |
| Distancia | 2 kilómetros |
| Las condiciones de las emisiones de CO2 | 0 °C - 70 °C |
| Número de vías | 4x (Tx/Rx) |
| Ancho de banda | 425 Gbit/s |
| Bandwidth por carril | 106.25 Gbit/s |
| El sistema de control de la calidad de los productos incluidos en el anexo I del Reglamento (UE) n.o 528/2012 se utilizará para evaluar los resultados de las evaluaciones. | Sí, calibrado internamente |
|---|---|
| Consumo de energía | 12 W |
| El CDR | TX y RX |
| SGMII | - No, no lo sé. |
| FEC incorporado | - No, no lo sé. |
| Presupuesto del Poder (DB) | 4 dB |
| Transmisión MIN/MAX por carril | -3,3 dBm / 3,5 dBm |
| Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. | -7,3 dBm / 3,5 dBm (sobrecarga) |
| Duración de onda TX (típica) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
| Duración de onda RX (típica) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
|---|---|
| El láser | LEM |
| Tipo de receptor | Número de identificación |
| Modulación | PAM4 |
| Sanción por transmisión y dispersión | 3.4 dB |
| RATIO de extinción | 3.5 dB |
| Protocolos apoyados | 400G Ethernet |
