Transceptor óptico CWDM4 QSFP28 de 2 km para interconexiones QDR y DDR de banda ancha
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | coloroptic |
| Certificación: | UL, TUV, CE, RoHS, REACH, CMRT |
| Número de modelo: | Se aplicará el método siguiente: |
Pago y Envío Términos:
| Cantidad de orden mínima: | 2 |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Placas con cartón |
| Tiempo de entrega: | 7 ~ 15 días |
| Condiciones de pago: | TT, LC, Western Union |
| Capacidad de la fuente: | 5000 pedazos/mes |
|
Información detallada |
|||
| Tasa de datos: | 100 g | longitud de onda: | CWDM4 |
|---|---|---|---|
| Distancia: | LOS 2KM | Conector: | Duplex LC |
| Factor de forma: | Se aplican los siguientes requisitos: | temperatura: | 0 ~ 70 °C |
| DDM: | - Sí, es cierto. | Los protocolos: | MSA |
| Garantización: | 3 años | Etiqueta: | Se puede personalizar |
| Disposición del poder: | <3> | Aplicación: | Enlaces Ethernet de 100GBASE |
| Resaltar: | Transceptor óptico QSFP28 2 km,Transceptor óptico QSFP28 de banda ancha,Transceptor QSFP28 CWDM4 |
||
Descripción de producto

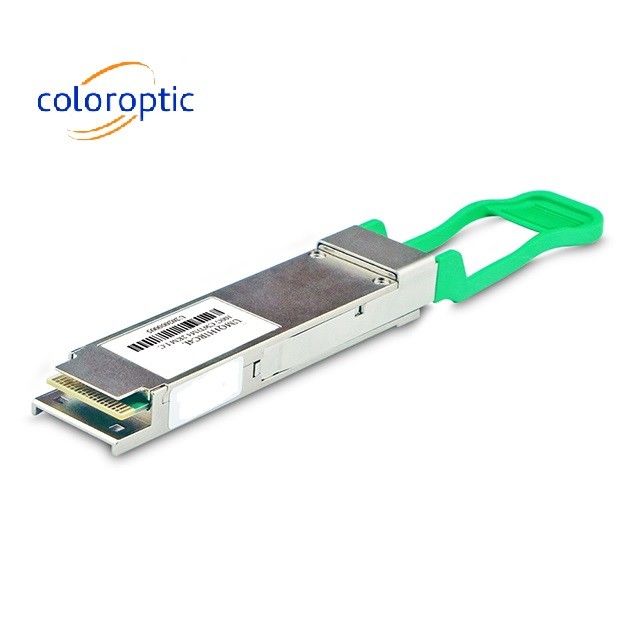

100Gb/s QSFP28 CWDM4 2km Transceptor óptico interconexiones QDR y DDR de banda ancha
100G QSFP28 CWDM4 está diseñado para operar en un sistema de fibra de modo único utilizando un canal 4X25 CWDM en banda 1310 y enlaces de hasta 2 km.El módulo convierte 4 canales de entrada de datos eléctricos de 25Gb/s en 4 señales ópticas CWDMPor el contrario, en el lado del receptor, el módulo desmultipleja ópticamente una entrada de 100Gb/s en 4 señales de canales CWDM,y los convierte en datos eléctricos de salida de 4 canales.
Las longitudes de onda centrales de los 4 canales CWDM son 1271, 1291, 1311 y 1331 nm. Contiene un conector LC dúplex para la interfaz óptica y un conector de 38 pines para la interfaz eléctrica.Se aplica fibra de modo único (SMF) en este móduloEste producto convierte los datos de entrada eléctrica de 4 canales de 25 Gb/s en señales ópticas CWDM (luz), mediante un láser de retroalimentación distribuida de 4 longitudes de onda (DFB).Las 4 longitudes de onda se multiplican en un solo dato de 100Gb/sEl módulo receptor acepta la entrada de señales ópticas de 100Gb/s, y la desmultipleja en 4 canales CWDM de 25Gb/s.Cada luz de longitud de onda es recogida por un diodo fotográfico discreto, y luego se emiten como datos eléctricos después de amplificados por un TIA.
El producto está diseñado con un factor de forma, una conexión óptica/eléctrica y una interfaz de diagnóstico digital de acuerdo con el Acuerdo de fuentes múltiples (MSA) QSFP28 y es compatible con IEEE 802.3ba.
Características clave
- Conforme con la norma QSFP28 MSA
- Diseño MUX/DEMUX de 4 carriles CWDM
- Soporta una velocidad de bits agregada de 103,1 Gb/s
- 100G CWDM4 MSA Especificación técnica Rev1.1
- Transmisión de hasta 2 km en fibra de modo único (SMF) con FEC
- Temperatura de la caja de trabajo: 0 a 70 °C°C
- Interfaz eléctrica 4x25G (OIF CEI-28G-VSR)
- Consumo máximo de energía 3,5 W

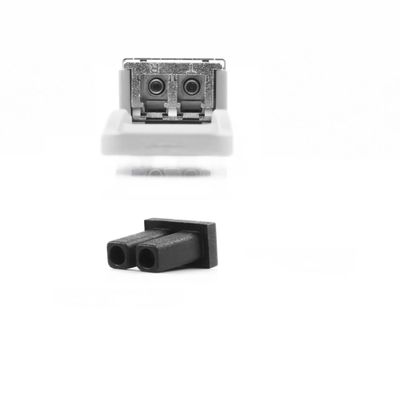

- Conector dúplex LC
- Compatible con la Directiva RoHS
Aplicación
- Interconexión del centro de datos
- 100G Ethernet
- Interconexiones QDR e DDR de banda ancha
- Las redes empresariales
Detalle del producto
Está serializado de forma única y el tráfico de datos y la aplicación probados para asegurar que se integrarán en su red sin problemas.También está disponible el soporte de monitoreo óptico digital (DOM) para permitir el acceso a los parámetros operativos en tiempo realApoyamos la calidad de nuestros productos y ofrecemos una garantía limitada de por vida.
| Parámetro | El símbolo | - ¿ Qué? | Típico | - ¿ Qué es? | Unidades | - No, no lo sé. |
| Temperatura del estuche de operación | El TOP | 0 | 70 | - ¿Qué quieres decir? | ||
| Distancia de enlace con OM3 | D | 0.002 | 2 | En kilómetros | ||
| Consumo de energía | 3.5 | No | ||||
| longitud de onda del centro | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Potencia promedio de lanzamiento, cada carril | PAVG | - Seis años.5 | 2.5 | Dbm | ||
| OMA, cada carril | El POMA | -4 años | 2.5 | Dbm | ||
| Potencia de recepción promedio en cada carril. | - 11 años.5 | 2.5 | Dbm | |||
| Recibe energía, cada carril. | 2.5 | Dbm | ||||
| Sensibilidad del receptor (OMA) | El SEN | -10 años | Dbm |
Dimensiones del esquema:
