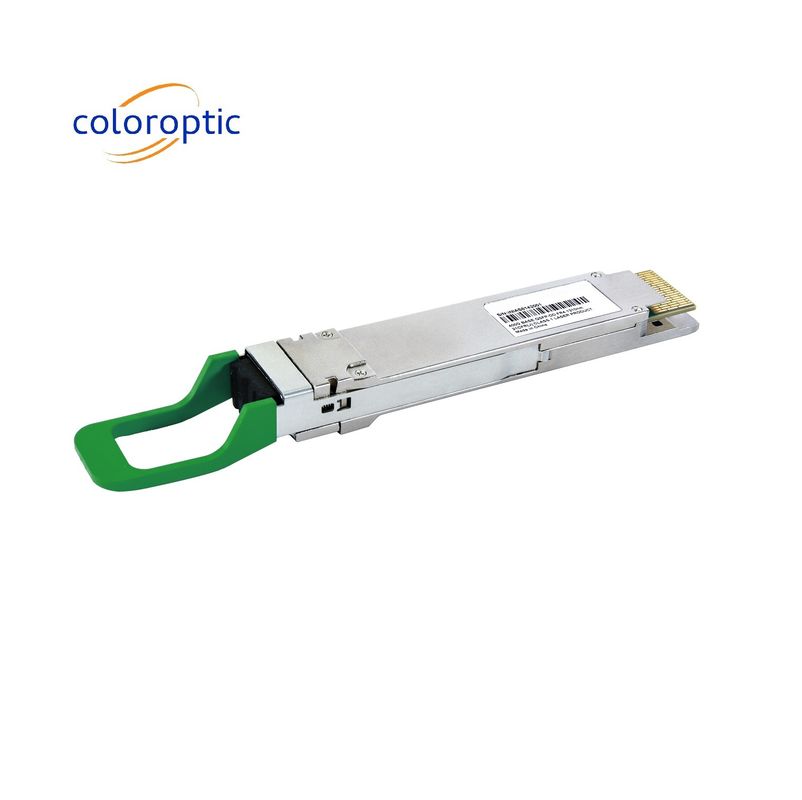

Modulo 400G QSFP DD MSA Duplex LC para la transmisión de Ethernet SMF 400G de 2 km de FR4
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | coloroptic |
| Certificación: | UL, TUV, CE, RoHS, REACH, CMRT |
| Número de modelo: | C-QD4H13FC |
Pago y Envío Términos:
| Cantidad de orden mínima: | 2 |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Placas con cartón |
| Tiempo de entrega: | 7 ~ 15 días |
| Condiciones de pago: | TT, LC, Western Union |
| Capacidad de la fuente: | 1000 pedazos/mes |
|
Información detallada |
|||
| Tasa de datos: | 400G | longitud de onda: | 4 carriles CWDM MUX/DEMUX |
|---|---|---|---|
| Distancia: | LOS 2KM | Conector: | Duplex LC |
| Factor de forma: | QSFP-DD | temperatura: | 0 ~ 70 °C |
| DDM: | - Sí, es cierto. | Garantización: | 3 años |
| Etiqueta: | Se puede personalizar | Los protocolos:: | 100G Lambda MSA 400G-FR4 |
| Aplicación: | Interconexión de Data Center | Tipo de soporte: | Solo modo |
| Resaltar: | Modulo MSA de QSFP DD,Módulo QSFP DD Duplex LC,DD de 400G QSFP |
||
Descripción de producto
Módulo MSA 400G QSFP-DD para la transmisión de Ethernet SMF 400G FR4 de 2 km
Este producto es un módulo óptico de doble densidad (QSFP-DD) de factor de forma pequeña cuádruple de 400Gb / s diseñado para aplicaciones de comunicación óptica de 2 km.El módulo convierte 8 canales de datos de entrada eléctrica de 50Gb/s (PAM4) en 4 canales de señales ópticas CWDM, y los multiplexa en un solo canal para la transmisión óptica de 400Gb/s.el módulo desmultipleja ópticamente una entrada óptica de 400Gb/s en 4 canales de señales ópticas CWDM, y los convierte en 8 canales de datos de salida eléctrica de 50Gb/s (PAM4).
Las longitudes de onda centrales de los 4 canales CWDM son 1271, 1291, 1311 y 1331 nm como miembros de la red de longitudes de onda CWDM definida en la UIT-T G.694.2Contiene un conector LC dúplex para la interfaz óptica y un conector de 76 pines para la interfaz eléctrica.la fibra de un solo modo (SMF) debe aplicarse en este módulo.El FEC de host es necesario para soportar hasta 2 km de transmisión de fibra.
El producto está diseñado con un factor de forma, una conexión óptica/eléctrica y una interfaz de diagnóstico digital de acuerdo con el Acuerdo Multi-Fuente (MSA) QSFP-DD Tipo 2.Ha sido diseñado para cumplir con las condiciones de funcionamiento externas más duras, incluyendo la temperatura, humedad y interferencia EMI
Características clave
- Conforme a las normas de la MSA QSFP-DD
- Diseño MUX/DEMUX de 4 carriles CWDM
- 100G Lambda conforme con la especificación MSA 400G-FR4
- Transmisión de hasta 2 km en fibra de modo único (SMF) con FEC
- Temperatura de la caja de trabajo: 0 a 70 °C°C
- Interfaz eléctrica de 8x53.125Gb/s ((400GAUI-8)
- Tasa de datos 106.25 Gbps (PAM4) por canal.
- Consumo máximo de energía 12 W
- Conector LC dúplex
Aplicación
- Interconexión del centro de datos
- 400G Ethernet
- Interconexiones de banda ancha
- Red empresarial
Detalles del producto
| Parámetro | El símbolo | - ¿ Qué? | Típico | - ¿ Qué es? | Unidades | - No, no lo sé. |
| Temperatura del estuche de operación | El TOP | 0 | 70 | - ¿Qué quieres decir? | ||
| Distancia del enlace | D | 0.002 | 2 | En kilómetros | ||
| Consumo de energía | 12 | No | ||||
| longitud de onda del centro | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.7 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Potencia promedio de lanzamiento, cada carril | PAVG | - ¿Qué quieres?3 | 3.5 | Dbm | ||
| OMA, cada carril | El POMA | - No hay nada.3 | 3.7 | Dbm | ||
| Potencia de recepción promedio en cada carril. | - Es el 7.3 | 3.5 | Dbm | |||
| Recibe energía, cada carril. | 3.7 | |||||
| Sensibilidad del receptor (OMA) | El SEN | - No puedo.6,SECQ-6.0) | Dbm |
