2U Interconexión del centro de datos Plataforma de transporte de red CFP2 QSFP28 Interfaz

Descripción de producto

Plataforma de transporte de interconexión del centro de datos 2U Soporte de puertos coherentes 400G CFP2 y QSFP28

El equipo de interconexión de centros de datos y redes centrales de metro T500 es una nueva generación de equipos de transmisión óptica de alta capacidad, modular, totalmente desconectada y líder en la industria.Proporciona una capacidad de red flexible, variedad de interfaces de cliente, suministradores de energía seleccionables y chasis único para módulos de servicio óptico y eléctrico que lo hacen adecuado para la interconexión de grandescentros de datos medianos o pequeños, metro y redes de operadores de áreas amplias, así como interconexiones o respaldo de centros empresariales y informáticos.El equipo puede formar una red de transmisión y retransmisión de longitud de onda punto a punto, una red de relé óptico activo y pasivo multipunto, una red FOADM o ROADM de división de longitud de onda de anillo o una red FOADM o ROADM de división de longitud de onda de malla completa.El equipo proporciona interfaces de servicio al cliente ricas (400GELa capacidad máxima de transmisión de un solo chasis es de 3,2 Tb/s.

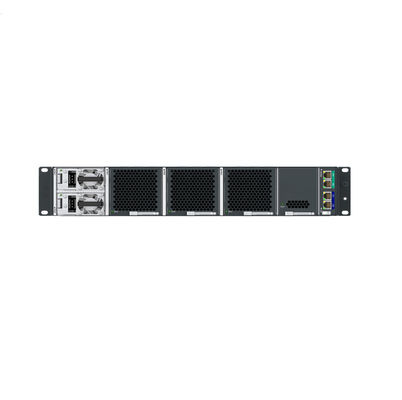

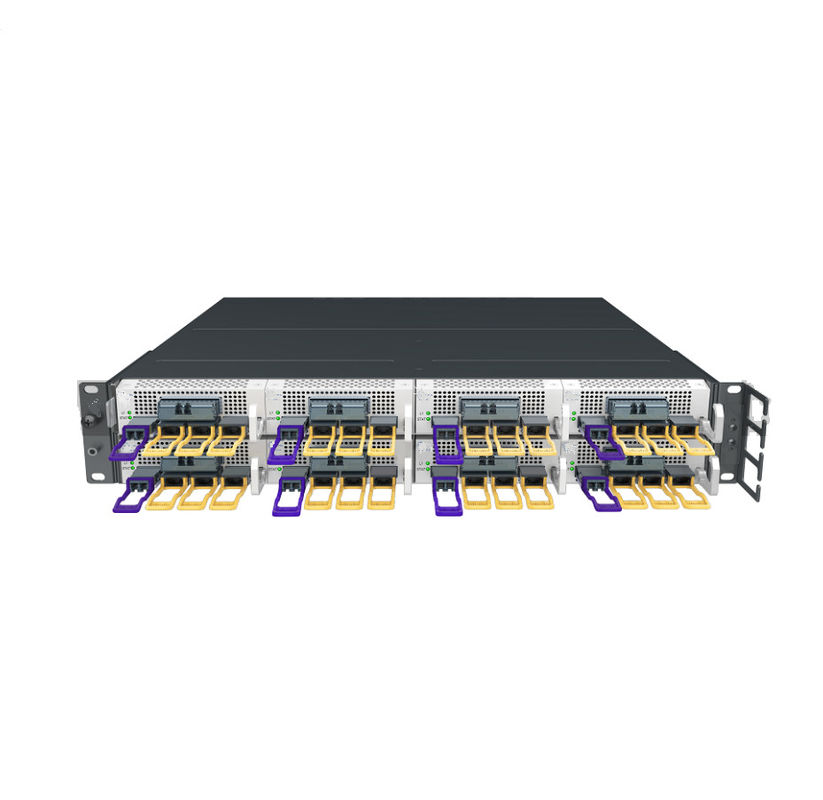

T500 Introducción del chasis

2 RU de altura; montaje en bastidores de 19 y 21 pulgadas con una profundidad igual o superior a 600 mm
3 tipos de fuente de alimentación: 110V/220V CA, 240V HDC y -48V CC
Opciones de potencia de salida de 800 y 1300 vatios
Fuente de alimentación enchufable en caliente y protección 1+1
Alta densidad con tarjetas de servicio de 8 1/4 ranuras o 4 1/2 ranuras
Chasis único para el servicio óptico y OTN
3Capacidad de 2T en chasis único
Redundancia del controlador, interfaces de gestión dual con OSPF, L3 aislado
Método de disipación del calor por delante y por detrás con 3 ventiladores de refrigeración por viento, 2+1 protectores de ventiladores
Interfaz de gestión estándar abierta, Netconf, YANG/Openconfig
Gestión mejorada del equipo, monitoreo del estado de funcionamiento, informe de alarma, monitoreo y registros de rendimiento óptico y de servicio en tiempo real/15min/24h, registros, gestión de usuarios y telemetría
Temperatura de funcionamiento ambiental: a corto plazo -5°C+45°C/23°F113°F, a largo plazo 0°C+40°C/32°F104°F
Temperatura de almacenamiento: -40°C+85°C/-40°F
Humedad relativa: a corto plazo 5%~90%, a largo plazo 5%~85%

T500 Introducción de trineos ópticos

Los trineos ópticos incluyen varias especificaciones de amplificadores de punto final ópticos modulares, amplificadores de líneas ópticas, tarjetas WSS, tarjetas TFF, tarjetas de sincronización de tiempo Este / Oeste PTM, tarjetas de protección óptica,OTDR, OCM, etc. Puede formar una topología de red óptica de división de longitud de onda punto a punto, relé multipunto, red de división de longitud de onda de anillo y red de división de longitud de onda de malla completa para diferentes necesidades.Apoya los modos de protección de OCH, OMS y OTS, y puede satisfacer diferentes requisitos de red

Sled de amplificador óptico terminal

Tamaño de placa de 1/2 ranura; BA, PA, OSC integrados y VOA bidireccional
Para la ganancia EDFA, BA admite 8-18dB y 15 ~ 25dB, PA admite 15 ~ 25dB y 22 ~ 35dB y la potencia saturada admite 21dBm y 23dBm
Interfaz especial de conexión OTDR y OCM externa
Modulo OCM incorporado opcional; módulo OTDR incorporado opcional

Sled de amplificador de línea óptica

Tamaño de placa de 1/2 ranura; doble LA, OSC y VOA bidireccional integrados
Para la ganancia EDFA, LA admite 15 ~ 25dB y 22 ~ 35dB y la potencia saturada admite 21dBm y 23dBm
Apoyar la interfaz externa del monitor OTDR y OCM
Modulo OCM incorporado opcional; módulo OTDR incorporado opcional

Interruptor selectivo de doble longitud de onda de 9 grados (WSS) con amplificador óptico incorporado

Tamaño de la placa de 1/2 ranura; Integración de doble WSS (interruptor selectivo de longitud de onda), BA, PA, OSC y pre-VOA
Para el módulo EDFA, la ganancia BA es de 15 ~ 25 dB, la ganancia de soporte PA de 15 ~ 25 dB y 22 ~ 35 dB y el soporte de potencia saturada de 21 dBm y 23 dBm.
Apoyar la interfaz externa del monitor OTDR y OCM
Modulo OCM incorporado opcional; módulo OTDR incorporado opcional

Tarjeta TFF

Tamaño de la placa de 1/4 ranura; placa única FOADM (TFF), dos direcciones ((este y oeste)
Cuatro olas se suman y se dejan caer.
Construido en VOA expreso para hacer que la potencia de la luz de onda superior sea igual a la de la interfaz expreso

Tarjeta de protección óptica

Tamaño del tablero de 1/4 ranura; protección 1 + 1
Tarjetas de un solo canal y de dos canales
Cambiar el umbral de diferencia de potencia de soporte y el umbral de valor absoluto de potencia
Apoyar el cambio de servicio de retorno y de no retorno
Tiempo de espera de recuperación de soporte
Apoyo de energía apagada, energía encendida, enchufe caliente y sin candado de luz
Umbral de histeresis de apoyo

Tarjeta PTM

Tamaño del tablero de 1/4 ranura; Dos variantes de dirección este y oeste
Apoya el relé de reloj 1588, paso a través y añadir/drop

Tarjeta OTDR

Tamaño de la placa de 1/4 ranura; configuración flexible de 8 interfaces externas
longitud de onda de trabajo 1501 nm
La distancia de detección es de más de 80 km y la precisión de detección es inferior a 20 m.

Tarjeta OCM

Tamaño de la placa de 1/4 ranura; configuración flexible de 8 interfaces externas
Intervalo de canales de 50 Hz y 100 Hz configurable

Introducción de los trineos T500 Transponder y MuxPonder

Los trineos Transponder y MuxPonder incluyen tarjetas de servicio de múltiples modelos, de alta densidad y de alta capacidad,que soportan varios tipos de servicios para clientes y pueden satisfacer los requisitos de diferentes aplicacionesApoya la interfaz de enlace ascendente 400G/200G y tiene funciones ricas de gestión de mantenimiento, monitor de rendimiento, informe de alarma y telemetría.que es conveniente para el equipo diario y el mantenimiento y la gestión.

Transpondedor 400G/200G

Tamaño de tablero 1/4
Interfaz del cliente
Apoyo a 4xQSFP28, 400GE/100GE/OTU4/FlexE/FlexO
1x400GE con soporte para QSFP-DD
Apoyar la inserción y el paso de fallas locales, el paso de fallas remoto y otras señales de mantenimiento
Soporte LLDP; Soporte Ethernet RMON y telemetría del rendimiento Ethernet, potencia del transceptor del módulo óptico, corriente de sesgo, etc.
Apoyar la medición de retraso, prueba de bucle, etc. Apoyar el apagado automático del láser
Interfaz de línea
1xCFP2 DCO, codificación 16QAM, soportando las tasas 400G y 200G
Frecuencia 191.3 ~ 196.1thz, soporte de intervalos de 75G/100G
Monitor de rendimiento de apoyo y telemetría de la potencia del transceptor, pre-FEC, corriente de sesgo del láser y temperatura de funcionamiento del láser
Apoyar la medición del retraso, la prueba de bucle, etc. El cambio de protección es inferior a 50 ms

200G MuxPonder

Tamaño del tablero de 1/2 ranura
Interfaz del cliente
Soporta dos variantes: 20xSFPP y 1xQSFP28+10xSFPP
Apoyo a las redes WAN 100GE/100GE FlexE/OTU4/10GE /OTU2/STM-64/10GE y demás
Apoyar la inserción y el paso de fallas locales, el paso de fallas remoto y otras señales de mantenimiento
Soporte LLDP; Soporte Ethernet RMON y telemetría del rendimiento Ethernet, potencia del transceptor del módulo óptico, corriente de sesgo, etc.
Apoyar la medición de retraso, prueba de bucle, etc. Apoyar el apagado automático del láser
Interfaz de línea
Código 1xCFP2 DCO, 16QAM y QPSK, que admite una velocidad de 200G
Frecuencia 191,3 ~ 196,1thz, soporte de intervalos de 75G y 100G
Monitor de rendimiento de apoyo y telemetría de la potencia del transceptor, pre FEC, corriente de sesgo del láser y temperatura de funcionamiento del láser
Apoyar la medición del retraso, la prueba de bucle, etc. El cambio de protección es inferior a 50 ms
